随着电气装备对功率密度和空间效率的要求日益严苛，通例圆线漆包线在高电流承载和紧凑型设计场景中逐渐显露局限性，漆包铜扁线逐渐成为主流，成为高端电力电子的新一代导体解决计划。
漆包线应用配景：电力电子的“神经脉络”
漆包线（Enameled Wire）作为电力传输与信号转达的焦点载体，通过外貌绝缘漆层实现导体间的电气隔离，普遍应用于古板的家电电机、变压器绕组、继电器线圈等，知足基础电磁转换需求；在新能源工业中，被应用在电动汽车驱动电机、光伏逆变器、储能系统等，承载高功率密度与高效能量传输使命。
漆包线从形状截面来说可分为通例圆线漆包线和漆包铜扁线。相较于通例圆线漆包线，漆包铜扁线接纳矩形截面细密排列，槽满率较圆线提高，大大提升了空间使用率，可资助实现电机的小型化；散热性能也获得优化，其扁平结构增大了外貌积，更利于热治理（温升降低15%-20%）；同时，电流承载增强，趋肤效应削弱，高频工况下消耗镌汰。
因此，漆包铜扁线（Enameled Flat Copper Wire）逐渐成为主流，成为高端电力电子的新一代导体解决计划。
然而，漆包铜扁线在焊接时面临着细密与可靠的极限挑战。漆包铜扁线主材为紫铜，对红外激光（1064nm）反射率＞90%，能量吸收率低。同时，对热输入控制要求高，扁线薄壁（0.5-2mm）易过热变形，需注重焊接时功率的选择。
其次是焊接工艺要求，必需要抵达一定的焊接熔深，才切合产品的焊接强度要求，接触面熔宽一样平常也要求越大越好，在某项目中，最低要求焊缝面积大于焊接面的80%，以抵达过流量和低电阻的要求；别的尚有不伤漆皮、扁线对齐和牢靠、不规则线端配合难度高等问题，这些都是激光手艺在现实应用于漆包铜扁线焊接历程中必需要解决的“拦路虎”。
工艺验证：双光束紫铜拼接焊
针对漆包铜扁线的质料和应用难点，人生就是博(中国区)官方网站的工艺团队基于在扁线电机、锂电池等应用上的履历，选用实验室的双光束环形光斑激光器、定制振镜系统及定制控制系统举行可靠的工艺验证。

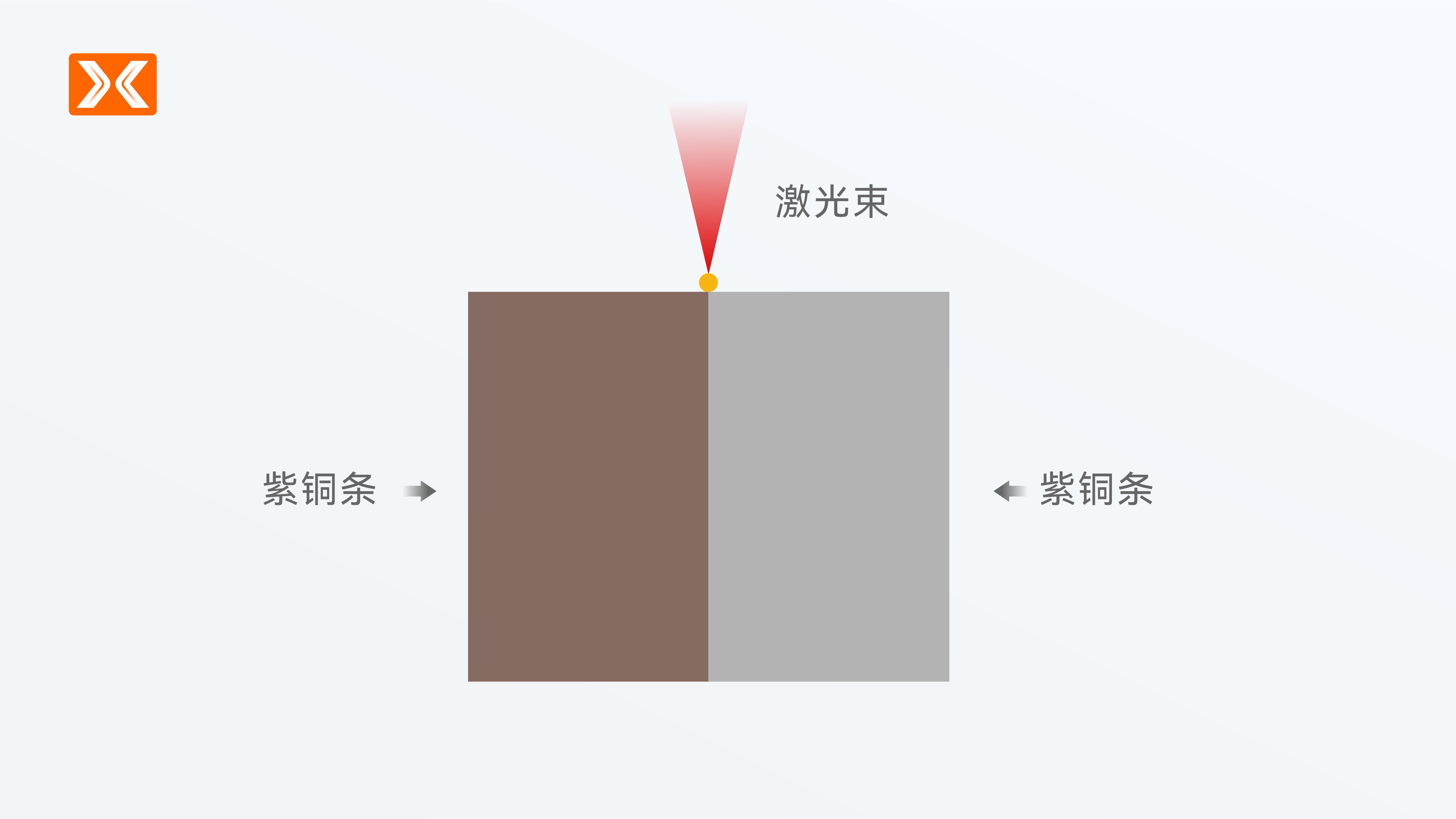

△焊接方法示意图
凭证客户来样接纳拼接焊接方法，要求熔深＞2.5mm，焊缝面积大于焊接面的80%。此次工艺验证中，激光光源选择双光束环形光斑，内环功率不大于2000W，外环功率不大于4000W，使用螺旋线摆动方法，振镜速率不低于500mm/s。
在现实焊接时，由于是两条不规整紫铜焊接，焊接难度较大。同时由于漆包线有坡口、弧度，需要较量细密的工装来包管两个质料的贴合度，以防漏光打伤焊缝底下的漆皮。
为确保优异的焊接质量，可通过调解焊讨论的摆动宽度来抵达焊缝占比面积，实现大熔宽；团结使用振镜的波形模式可有用调解焊缝前后的宽度一致性；为抵达更好的外观，凭证现真相形来偏移焊缝轨迹抵达焊缝外观的雅观。

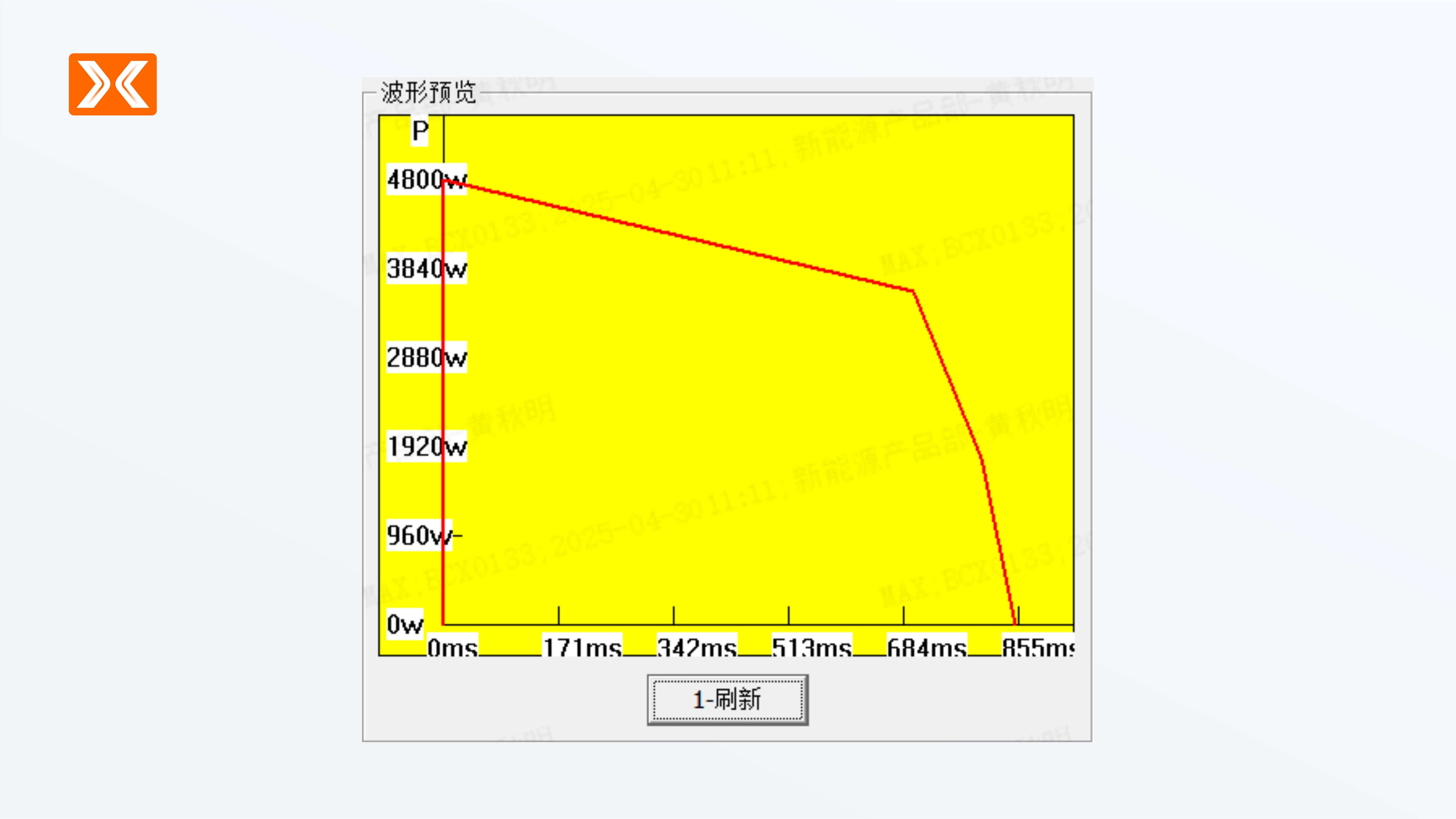

△振镜波形编辑
在人生就是博(中国区)官方网站工艺团队的多次调试验证之下，最终在激光器功率选择、外光路设置及软件等种种型光学组件中选择最为合适的设置计划，最终实现优异焊接，焊接外观匀称饱满，未伤漆皮，焊接熔深2.8mm（客户需求＞2.5mm），熔宽2.74mm。

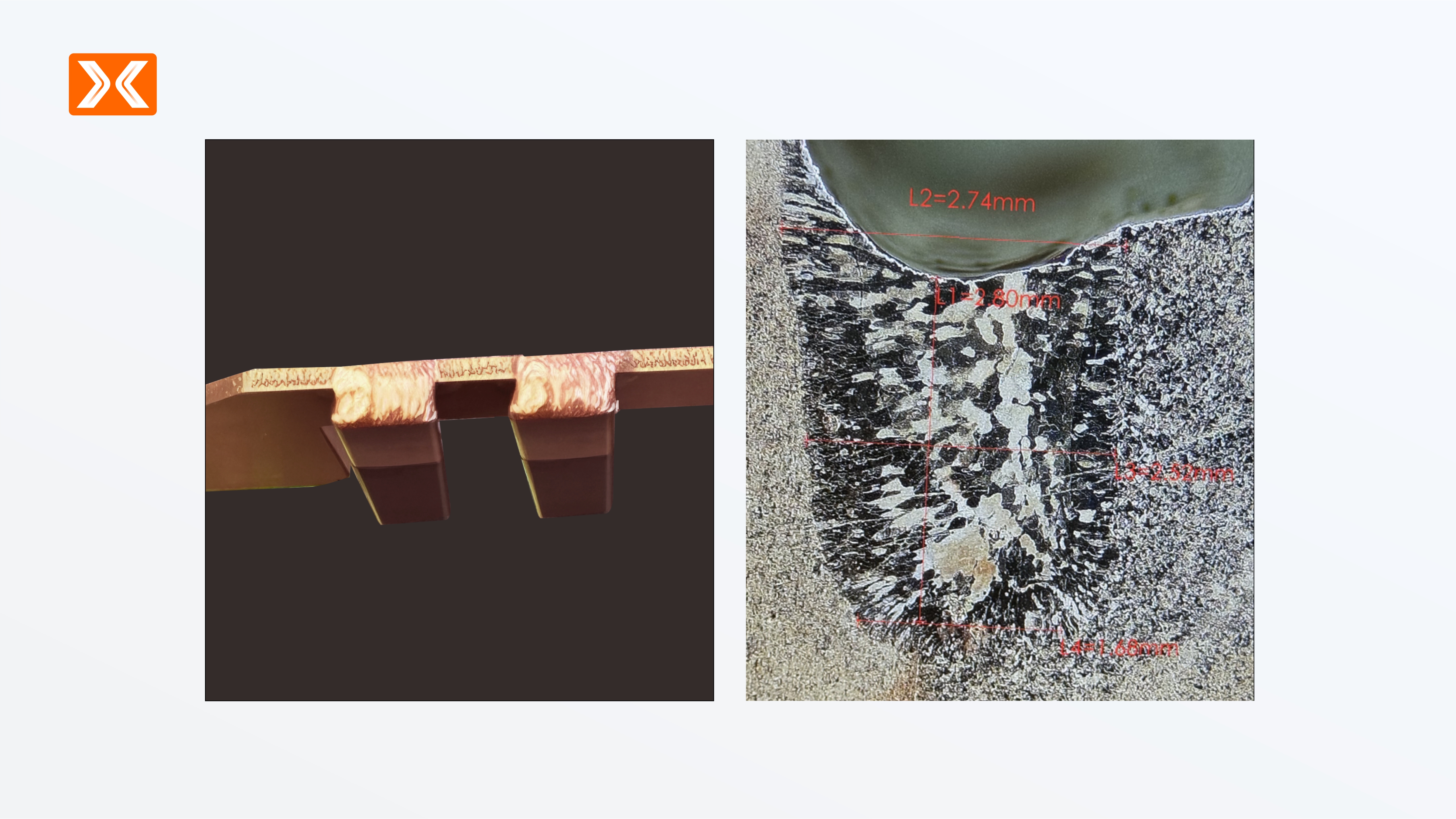

△焊后外观图&焊后金相图
值得一提的是，如需直接通过激光器控制软件自带的波形编辑功效，可选配人生就是博(中国区)官方网站P系列一连光纤激光器，云云可省去振镜控制卡对激光器的信号输入，从而镌汰外部滋扰，输出激光功率越发稳固。
